Kubernetes Service (쿠버네티스 서비스)

서비스(Service) : 포드를 연결하고 외부에 노출

• 사용자들이 포드들의 내부에 접근하기 위해 생성하는 오브젝트
• 쿠버네티스 리소스를 생성하는 yaml 파일에 containerPort 항목에 개방할 포트를 정하지만 바로 외부로 노출되는 것은 아님. 외부로 노출시키기 위해서는 서비스를 꼭 생성해야함

핵심 기능

• 여러 개의 포드에 쉽게 접근할 수 있도록 고유한 도메인 이름을 부여
• 여러 개의 포드에 접근할 때, 요청을 분산하는 로드 밸런서 기능을 수행
• 클라우드 플랫폼의 로드 밸런서, 클러스터 노드의 포트 등을 통해 포드를 외부로 노출

서비스의 타입

• ClusterIP
  • 쿠버네티스 네부에서만 포드들에 접근할 때 사용
  • 외부로 노출시키지 않기 때문에 내부에서만 작동되는 포드들에 적용
• NodePort
  • 포드에 접근할 수 있는 포트를 클러스터의 모든 노드에 동일하게 개방
  • 외부에서 접근이 가능해지는 서비스 타입
  • 접근 포트는 랜덤으로 정해지지만 특정 포트로 접근하도록 설정 가능
• LoadBalancer
  • 클라우드 플랫폼에서 제공하는 로드밸런서를 동적으로 프로비저닝해서 포드에 연결
  • NodePort와 마찬가지로 외부에서 접근이 가능해지는 서비스 타입
  • 일반적으로 AWS, GCP 등과 같은 클라우드 플랫폼 환경에서만 사용 가능

ClusterIP

apiVersion: v1
kind: Service
metadata:
  name: hostname-svc-clusterip
spec:
  ports:
    - name: web-port
      port: 8080
      targetPort: 80
  selector:
    app: webserver
  type: ClusterIP

• spec.selector
  • 서비스에서 어떤 라벨을 가지는 포드에 접근할 수 있게 만들 것인지 결정
• sepc.ports.port
  • 쿠버네티스 내부에서만 사용할 수 있는 고유한 IP(ClusterIP)를 할당받음
  • port 항목에는 서비스의 IP에 접근할 때 사용할 포트를 설정
• spec.ports.targetPort
  • selector 항목에서 정의한 라벨에 의해 접근 대상이 된 파드들이 내부적으로 사용하고 있는 포트 명시
• spec.type
  • 서비스의 타입을 명시
• 생성 및 확인

• curl이 존재하는 우분투 이미지 생성 후 좀 전에 생성한 ClusterIP의 개방포트(8080)로 요청

• 여러번 요청을 보내보면 별도의 설정을 하지 않았음에도 서비스는 연결된 포드에 대해 로드 밸런싱을 수행하는 것을 볼 수 있음.

• IP 뿐만 아니라 서비스 이름 그 자체로도 접근이 가능
• 쿠버네티스가 내부 DNS를 구동하고 있기 때문에 가능
• 실제로 여러 포드가 클러스터 내부에서 서로를 찾아 연결할 때에는 서비스의 이름과 같은 도메인 이름을 사용하는 것이 일반적
• 서비스의 라벨 셀렉터와 포드의 라벨이 매칭돼 연결되면 쿠버네티스는 자동으로 엔드포인트라고 부르는 오브젝트를 별도로 생성

• 엔드포인트 또한 오브젝트이기에 이론상으로 서비스와 엔드포인트를 따로 만드는 것이 가능
• 삭제 : kubectl delete svc hostname-svc-clusterip

NodePort

# hostname-svc-nodeport.yaml

apiVersion: v1
kind: Service
metadata:
  name: hostname-svc-nodeport
spec:
  ports:
    - name: web-port
      port: 8080
      targetPort: 80
  selector:
    app: webserver
  type: NodePort

• ClusterIP 만들때와 같고 마지막에 type만 다름

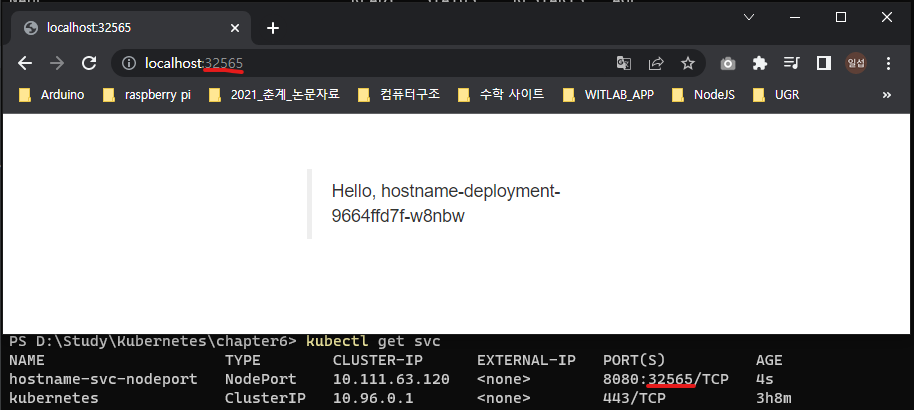

• 생성 후 개방된 포트로 접근해보기
  • kubectl apply -f hostname-svc-nodeport.yaml

• 개방된 32565 포트는 모든 노드에서 접근할 수 있는 포트를 의미
• 단, GKE에서 쿠버네티스를 사용하고 있는 경우, 각 노드에 랜덤한 포트에 접근하기 위해 별도로 방화벽을 설정해야함
• AWS에서도 마찬가지로 Security Group에 별도의 Inbound 규칙을 추가하지 않으면 NodePort 통신이 실패할 수도 있음

$gcloud compute firewall-rules create temp-nodeport-svc --allow=tcp:32565 # 추가
$gcloud compute firewall-rules delete temp-nodeport-svc # 삭제

• 각 노드에서 개방되는 포트는 기본적으로 30000~32768 포트 중에 랜덤으로 선택되지만, YAML 파일에 nodePort 항목을 정의하면 원하는 포트 선택 가능

...
spec:
  ports:
    - name: web-port
      port: 8080
      targetPort: 80
			nodePort: 31000
...

• NodePort 타입의 서비스를 만든 것을 보면 하나 이상한 점이 있음, 바로 ClusterIP가 할당 된것
• 실제로 ClusterIP에 접근했던 것처럼 curl을 이용해 접근해보면 접근 가능
• 사실 NodePort가 ClusterIP 기능을 포함하고 있기 때문
• NodePort 타입의 서비스를 생성하면 자동으로 ClusterIP 기능을 사용할 수 있기 때문에 쿠버네티스 클러스터에서 서비스의 내부 IP와 DNS 이름을 사용해 접근이 가능한 것
• 그러므로 NodePort 타입의 서비스는 내부, 외부 모두 접근이 가능
• 기본적으로 NodePort가 사용 가능한 포트 범위는 30000~32768 이지만, API 서버 컴포넌트의 실행 옵션을 변경하면 원하는 포트 범위로 설정 가능
  • —service-node-port-range=30000-35000
• 특정 클라이언트가 같은 포드로부터만 처리되게 하려면 서비스의 YAML 파일에서
• sessionAffinity 항목을 ClientIP로 설정

...
spec:
	sessionAffinity: ClientIP
...

• 실제 운영 환경에서 NodePort 서비스를 외부에 제공하는 경우는 많지 않음
• 포트 번호를 80, 443으로 설정하기에 적합하지 않은 경우도 많고 SSL 인증서 적용, 라우팅 등과 같은 복잡한 설정을 서비스에 적용하기가 어렵기 때문
• Ingress 라고 부르는 쿠버네티스 오브젝트에서 간접적으로 사용되는 경우가 많음
• 지금은 “외부 요청을 실제로 받아들이는 관문” 정도로 알면 됨
• LoadBalancer와 NodePort를 합치면 Ingress 오브젝트를 사용 가능

LoadBalancer

• 서비스의 생성과 동시에 로드 밸런서를 새롭게 생성해 포드와 연결
• NodePort를 사용할 때는 각 노드의 IP를 알아야만 포드에 접근할 수 있었찌만, 로드밸런서의 경우 클라우드 플랫폼으로 부터 도메인 이름과 IP를 할당받기 때문에 더욱 쉽게 포드에 접근 가능
• 단, 로드밸런서의 경우 로드 밸런서를 동적으로 생성하는 기능을 제공하는 환경에서만 사용할 수 있음
• 일반적으로 AWS, GCP 등과 같은 클라우드 플랫폼 환경에서만 로드밸런서를 사용 가능하며 가상머신이나 온프레미스 환경에서는 사용하기 어려울 수 있음 (MetalLB, 오픈스택의 LBaaS 등과 같이 온프레미스에서도 가능하게 하는 방법들이 존재하긴 함)

# hostname-svc-lb.yaml

apiVersion: v1
kind: Service
metadata:
  name: hostname-svc-lb
spec:
  ports:
    - name: web-port
      port: 80
      targetPort: 80
  selector:
    app: webserver
  type: LoadBalancer

• kubectl apply -f hostname-svc-lb.yaml

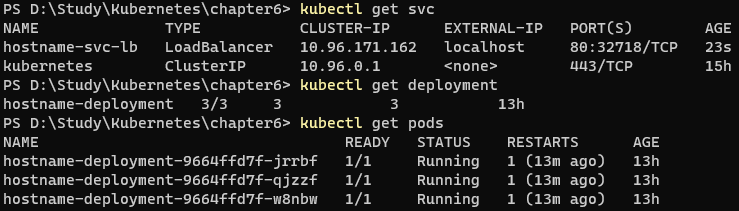

• 현재 본인은 로컬에 Docker for Windows의 Kubetnetes를 사용중이어서 EXTERNAL-IP가 localhost로 표시됨.
• AWS를 사용할 경우 a34kjsf….elb.amazonaws.com 라는 도메인으로 뜰것임
•
• 뜨기는 뜨지만 로드밸런싱은 안되고 계속 저 pod만 연결됨
• 아님; 재차 확인 결과 pending이 뜨는것이 정상 어케한거지 ;

• localhost 또한 접근 안됨.
• EXTERNAL-IP 외에 PORT를 확인해보면 80 : 32718가 존재하는데 이는 마치 NodePort의 타입과 비슷해보임
• 포트를 개방한 이유는 로드밸런서 서비스가 포드로 요청을 전송하는 원리에 있음
  1. LoadBalancer 타입의 서비스가 생성됨과 동시에 모든 워커 노드는 포드에 접근할 수 있느 랜덤한 포트를 개방 (ex> 32718)
  2. 클라우드 플랫폼에서 생성된 로드 밸런서로 요청이 들어오면 이 요청은 쿠버네티스의 워커 노드 중 하나로 전달되며, 이때 사용되는 포트는 1번에서 개방한 포트를 사용
  3. 워커 노드로 전달된 요청은 포드 중 하나로 전달되어 처리됨
• 로드밸런서 타입으로 생성했지만, NodePort의 간접적인 기능 또한 자동으로 사용할 수 있는 셈
• 또한, 클라우드 로드밸런서의 유형을 바꿔서 생성할 수도 있음

...
apiVersion: v1
kind: Service
metadata:
  name: hostname-svc-lb
	**annotations:
		service.beta.kubernetes.io/aws-load-balancer-type: "nlb"**
spec:
  ports:
    - name: web-port
      port: 80
      targetPort: 80
  selector:
...

• annotation은 라벨처럼 해당 리소스의 추가적인 정보를 나타내기 위한 키:값 쌍으로 이루어짐
• 특정 용도로 사용되도록 쿠버네티스에 미리 정의된 몇 가지 주석이 존재하며 리소스에 특별한 설정값을 부여하기 위해 사용됨
• 삭제
  • kubectl delete -f hostname-svc-lb.yaml

트래픽의 분배를 결정하기

externalTrafficPolicy : 트래픽 처리를 Local인지 Cluster인지 결정

• 로드밸런서 타입의 서비스를 사용하게 되면 외부에서 들어온 요청은 각 노드 중 하나로 보내지며, 그 노드에서 다시 포드로 접근하게 됨
• 하지만, 이러한 요청이 꼭 효율적이다 라는 보장은 없음

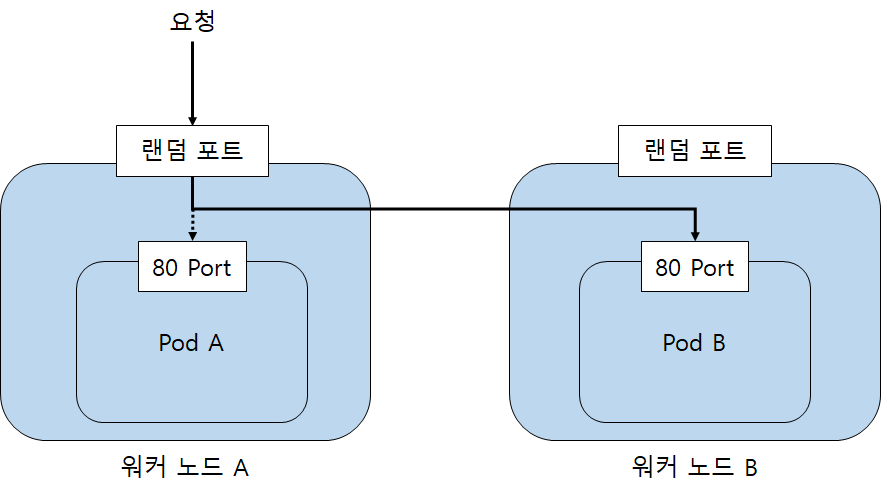

A로 요청이 들어왔지만 로드밸런서에 의해 B로 전송되는 모습

• B로 전달하게 되면 불필요한 네트워크 홉(hob)이 한 단계 발생되고 노드 간의 리다이렉트가 발생하게 되어 트래픽의 출발지 주소가 바뀌는 SNAT이 발생하고, 이로 인해 클라이언트의 IP 주소 또한 보존되지 않음
• A로 들어온 요청을 굳이 B로 전달하지 않고 A 노드에서 처리할 수는 없을까 ?
• externalTrafficPolicy를 설정해서 바꿀 수있음.
• kubectl get -o yaml 명령어를 통해 서비스의 모든 속성을 출력해 볼 수 있음.
  • kubectl get svc hostnamesvc-nodeport -o yaml

# kubectl get svc hostnamesvc-nodeport -o yaml

apiVersion: v1
kind: Service
metadata:
	annotaions:
...
	**externalTrafficPolicy: Cluster**
...

• 이를 클러스터가 아니라 Local로 설정하게 되면 포드가 생성된 노드에서만 포드로 접근이 가능해지며 로컬 노드에 위치한 포드 중 하나로 요청이 전달됨
• 추가적인 네트워크 홉이 발생하지 않으며, 전달되는 요청의 클라이언트 IP 또한 보존이 됨

ExternalName : 요청을 외부로 리다이렉트를하는 서비스

• 쿠버네티스를 외부 시스템과 연동해야 할 때가 생길 수도 있음
• 서비스가 외부 도메인을 가르키도록 설정하는 방법

apiVersion: v1
kind: Service
metadata:
	name: externalname-svc
spec:
	type: ExternalName
	externalName: my.database.com

• 리소스 정리
  • kubectl delete -f ./

온프레미스 환경에서 LoadBalancer 타입의 서비스 사용하기

MetalLB 설치

MetalLB, bare metal load-balancer for Kubernetes

• kube-system의 kube-proxy 설정 변경하기
  • kubectl edit configmap -n kube-system kube-proxy
  • 변경하는 이유 : 쿠버네티스 1.14.2 버전부터 kube-proxy IPVS mode를 사용하려면 strictARP모드를 켜줘야 함. 기본적으로 strictARP를 활성화 하기 때문에 kube-router를 서비스 프록시로 사용하는 경우에는 필요하지 않음.

apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: "ipvs"
ipvs:
  strictARP: true

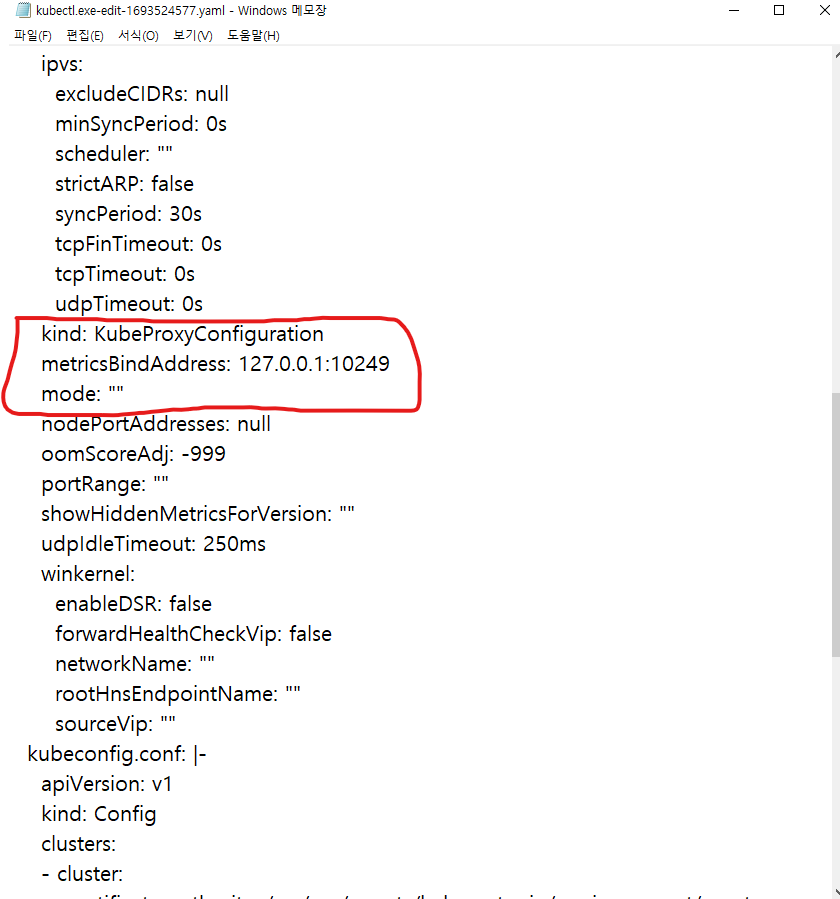

수정전

수정후

• 구성을 kubeadm-config에 추가하는 법

# **see what changes** would be made, returns nonzero returncode if different
kubectl get configmap kube-proxy -n kube-system -o yaml | \
sed -e "s/strictARP: false/strictARP: true/" | \
kubectl diff -f - -n kube-system

# actually **apply** the changes, returns nonzero returncode on errors only
kubectl get configmap kube-proxy -n kube-system -o yaml | \
sed -e "s/strictARP: false/strictARP: true/" | \
kubectl apply -f - -n kube-system

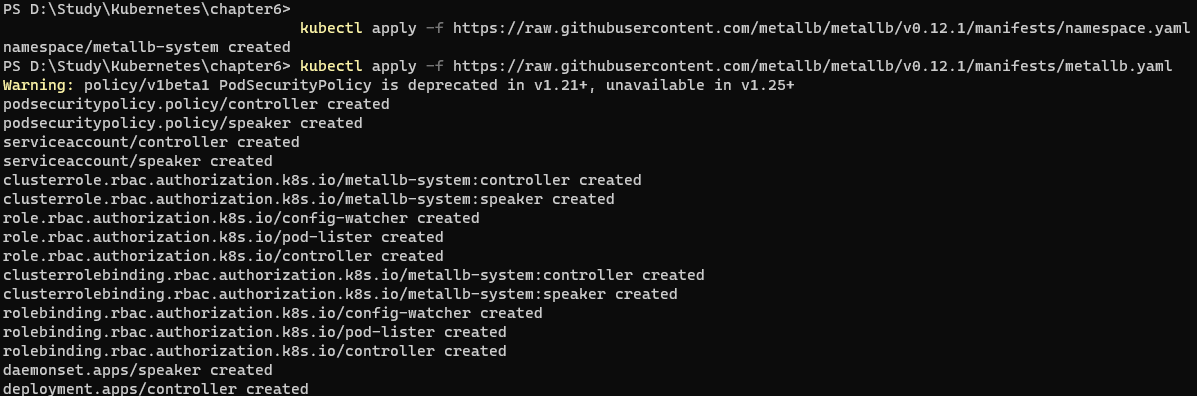

• 매니페스트 적용을 통한 MetalLB 설치

# namespace 만들기
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.12.1/manifests/namespace.yaml

# 구성요소 설치
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.12.1/manifests/metallb.yaml

• metallb-system 네임스페이스 아래의 클러스터에 MetalLB가 배포됨
• 매니페스트 구성요소
  • metallb-system/controller 배포 : IP 주소 할당을 처리하는 클러스터 전체 컨트롤러
  • metallb-system/speaker 데몬셋 : 서비스에 도달할 수 있도록 내가 선택한 프로토콜을 알려주는 컴포넌트
  • 서비스 계정 : 구성 요소가 작동하는데 필요한 RBAC 권한과 컨트롤러와 스피커에 대한 계정
• 설치 매니페스트에는 구성파일이 포함되어 있지 않음

# Secret 생성
# error: failed to create secret secrets "memberlist" already exists
# kubectl get secret -n metallb-system (확인결과 기본적으로 생성되는거 같음)
kubectl create secret generic -n metallb-system memberlist --from-literal=secretkey="$(openssl rand -base64 128)"

# 라우팅 처리를 위한 configmap 생성

apiVersion: v1
kind: ConfigMap
metadata:
  namespace: metallb-system
  name: config
data:
  config: |
    address-pools:
    - name: default
      protocol: layer2
      addresses:
      - 10.1.0.2-10.1.0.100

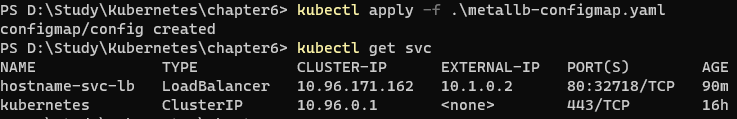

• 생성 후 아까 생성한 LB를 확인해보면 EXTERNAL-IP가 연결됨

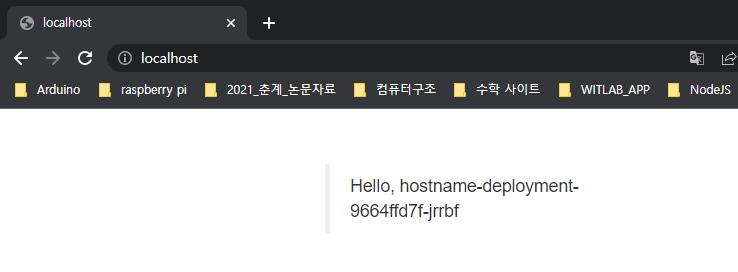

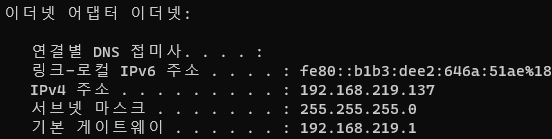

• IPv4 주소나 localhost로 접근해보면 로드 밸런싱 해서 보여주는걸 확인 가능
